Elevator - EC

  • Elevator type EC with columns.

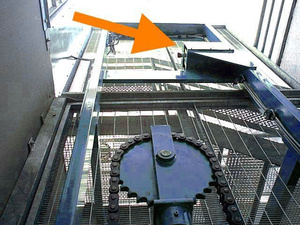

  • Verrou de marque CEFAM ATLAS

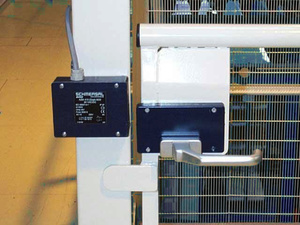

  • Serrure électromagnétique

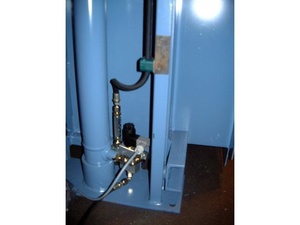

  • Vue arrière avec détail pied de vérin avec tuyautage sur clapet antiretour hydraulique à pilotage électrique

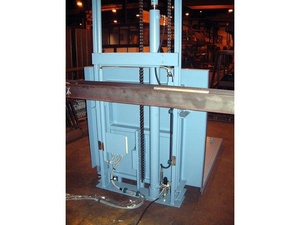

  • Vue arrière élévateur à colonnes adossé contre le portique
  • Vue arrière élévateur à colonnes pour détail appui de verrou réglable en hauteur et boîte de dérivation

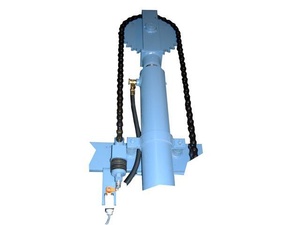

  • Détail chaîne à rouleaux mouflée sur pignon en extrémité tige du vérin, attache de chaine avec contrôle électrique de tension, fixations corps de vérin
  • Elevator type EC with columns.

The elevator with column is designed to be used as goods-only lift, without embarked person. The guiding column, situated on one side of the platform need to be fixed to the wall or on a self-supporting structure.

  • Capacity from 300 to 2500 daN,
  • Vertical lifting up to 12 000 mm,
  • Dimensions of the platform reduced.

Technical informations :

  • Building

    • Plateau réalisé en tôle lisse ou larmée, positionné en porte-à-faux devant 2 colonnes de guidage verticales à fixer au sol et contre une paroi autoportante.
    • Elévation du plateau sous l’action d’une chaîne mouflée en tête d’un vérin hydraulique vertical installé entre les 2 colonnes.
    • Vérin simple effet avec tige en acier chromé.
    • Groupe hydroélectrique et armoire de commande reliés à l’appareil par 3 m de câbles et flexibles.
    • Alimentation 230 ou 400 Volts triphasé 50 Hz.
    • 2 boîtes à boutons montée / descente / arrêt d’urgence avec verrouillage à clé, alimentées en 24 Volts, destinées à être installées une à chaque niveau.
    • Verrou électromécanique fixé sur les colonnes de guidage pour verrouillage mécanique du plateau à la course maximum (niveau de transfert).
    • Relayages dans l’armoire électrique pour deux serrures électromagnétiques fournies séparément en kit., à adapter sur les portes d’accès.
    • Interrupteurs de fin de course, de sécurité, de position … type mécanique à boîtier plastique IP 65.
    • Câbles électriques série FR-N05-VV5-F.
    • L’appareil est prévu pour effectuer au maximum 5 cycles complets par heure en continu durant 8 heures par jour, à raison de 5 jours consécutifs par semaine
    • Peinture de finition : BLEU RAL 5014.

    Security

    • Double sécurité hydraulique par valve parachute incorporée dans le vérin et clapet anti-retour piloté électriquement en pied de vérin pour maintien et immobilisation du plateau en position en l’absence de tension électrique et en cas de rupture accidentelle de la tuyauterie.
    • Limiteur de pression réglé en usine pour interdire l'élévation d'une charge supérieure à 1,1 fois la capacité nominale de l'élévateur.
    • Interrupteur électrique de fin de course haute ; il assure l’arrêt automatique de l’élévation du plateau à la course maximum.
    • Commandes montée/descente avec arrêt d’urgence type « coup de poing » alimentées en 24 Volts.
    • Contrôles et essais systématiques de chaque appareil avant expédition.
    • La conception et la construction de ces élévateurs standard répondent à la Directive Machine Européenne n° 98/37.
    • Tous ces modèles sont livrés avec le marquage CE de conformité.

    Main options

    • Plateaux, courses et nombre de niveaux desservis modulables / adaptés à l’environnement.
    • Cage / gaine grillagée ou tôlée avec portes palières.
    • Tension d’alimentation et tension de commande différentes.
    • Traitement pour ambiance agressive (sablage et peinture adaptée, métallisation, galvanisation à chaud).
    • Plateau pivotant manuel ou motorisé.
    • Modèles spéciaux sur demande.
